1.應用范圍
本系列零序過流、過壓繼電器用于發電機、變壓器和輸電線路中，用作零序過電流、過電壓保護。

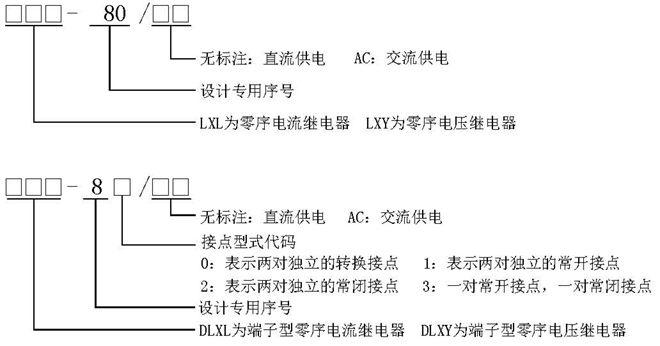

2.型號定義
3 .工作原理及主要性能
3.1 工作原理：
交流電壓或交流電流經變換器變換成本系列繼電器所需要的交流電壓；再經150HZ帶阻和50HZ帶通濾去50HZ以外的諧波；然后通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ經電平檢測器與門限電壓UB進行比較；然后驅動繼電器J出口動作。
3.2 零序過電流與零序過電壓繼電器的動作過程（以AK11結構繼電器為例）：
3.2.1 對于零序過電流繼電器在正常運行情況下UZ＜UB ，繼電器J不動作，動合觸點1-3、7-19斷開，動斷觸點3-17、5-7閉合；在故障情況下UZ≥UB，繼電器J動作，動合觸點1-3、7-19閉合，動斷觸點3-17、5-7斷開。
3.2.2 對于零序過電壓繼電器在正常運行情況下UZ＜UB ，繼電器J不動作，動合觸點1-3、7-19斷開，動斷觸點3-17、5-7閉合；在故障情況下UZ≥UB，繼電器J動作，動合觸點1-3、7-19閉合，動斷觸點3-17、5-7斷開。
3.3 采用高效性能的集成電路和元器件構成，具有性能穩定、可靠性高、動作值精度高、離散值小、整定范圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗干擾和絕緣水平高等優點。
3.4 保護整定值采用繼電器面板上的撥輪開關整定，并標明整定計算公式，整定直觀、方便，調試簡單、方便，在現場無需調節。
3.5 產品安裝結構方式有嵌入式板后接線和凸出式板前接線以及標準35mm導軌式端子排接線，便于現場安裝，通用性強。
4 技術條件
4.1 環境基準條件
環境溫度：20±2℃
相對濕度：45%～75%
大氣壓力：86～106Kpa
4.2 正常使用條件
環境溫度：-10℃～+50℃
環境相對濕度：不大于90%
大氣壓力：80～110KPa
儲存和運輸過程中極限溫度：-25℃～+70℃
使用地點的海拔高度：不大于2500米
使用環境的周圍介質無爆炸危險；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低 到允許極限值以下。
4.3 額定參數
額定交流電壓：100V；100/3 V；220V；380V
額定交流電流：1A；5A
額定頻率：50HZ；60HZ
輔助電源額定電壓：220VDC；110VDC；48VDC；380VAC；220VAC，電壓允許波動范圍：0.8～1.15倍額定電壓。

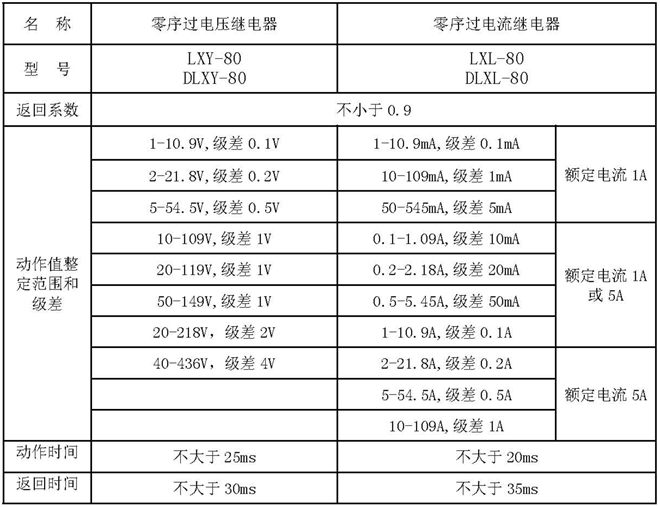

4.4 特性參數
4.5 最大功耗：
交流電壓回路：100V下每相不大于0.5VA
交流電流回路：在5A下每相不大于0.5VA；在1A下每相不大于0.2VA
輔助電源：220VDC時不大于6W；220VAC時下不大于10VA
4.6 觸點最大容量：
切斷負載能力：直流250V以下，τ=5ms，感性負載50W，阻性負載150W；
交流250V以下，負載1200VA；
允許長期接通電流：5A。
4.7 交流回路過載能力：
交流電壓回路：1.2倍額定電壓下可連續工作
交流電流回路：2倍額定電流下可連續工作；
10倍額定電流下可允許工作10S；
40倍額定電流下可允許工作1S。
4.8 絕緣電阻：用開路電壓500V兆歐表測量繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間絕緣電阻應不小于10MΩ。
4.9 絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，
歷時一分鐘無擊穿。
4.10 抗干擾性能：符合國家GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準。
4.11 電氣壽命：在DC250V回路，切斷電流τ=5ms，50W時,104次以上。
4.12 機械壽命：觸點在空載狀態下為300萬次。
5 結構型式(詳見繼電器結構尺寸圖)

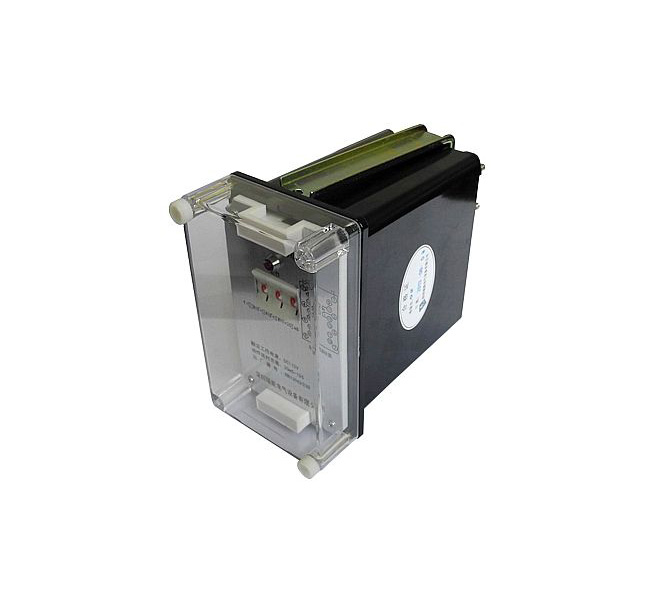

5.1 嵌入式板后接線結構AK11、AP11 和凸出式板前接線AQ11背視接線圖（以公司產品樣本為準）
5.2 JK-1/8結構背視接線圖（以公司產品樣本為準）

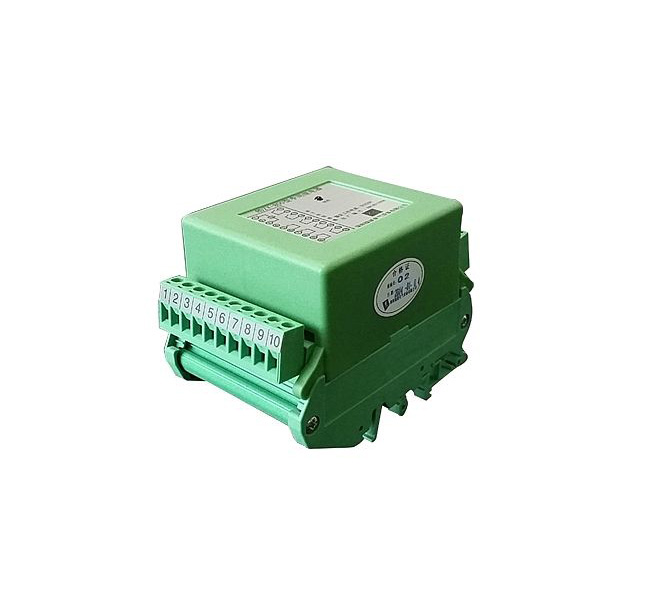

5.3 DZ-1結構端子排型端子接線圖（以公司產品樣本為準）
6 使用
6.1 在繼電器通電前應確認接入繼電器的電壓等級是否與實際參數相符，否則可能會損壞繼電器；檢查繼電器在運輸和儲藏過程中是否損壞，繼電器螺絲緊固件應無松動；如遇有損壞部件，請聯系我們給您更換。
6.2 按繼電器面板上的公式用撥輪開關進行動作值整定。
零序過壓繼電器整定公式：U=K*[10*□+□+10] V;K值視整定范圍而定
當電壓范圍為10～109V時，K=1 U=[10*□+□+10] V;
當電壓范圍為20～218V時，K=2 U=2*[10*□+□+10] V
零序過流繼電器整定公式：I=K*[□+0.1*□+1]A；K值視整定范圍而定
當電流范圍為1～10.9A時，K=1 I=[□+0.1*□+1]A；
當電流范圍為2～21.8A時，K=2 I=2* [□+0.1*□+1]A；
當電流范圍為5～54.5A時，K= U=5*[□+0.1*□+1]A
7 訂貨須知
訂貨時請寫明繼電器型號、規格、數量、輔助電源、線圈交流額定電壓或電流、結構形式和其它要求。
