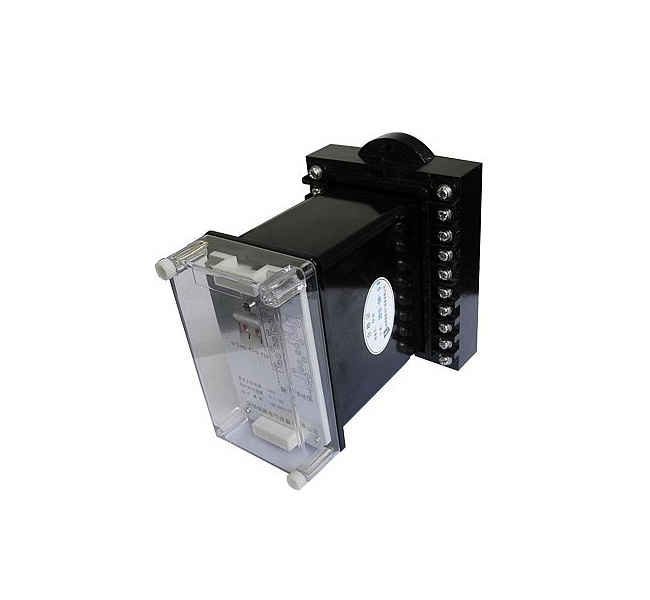

1 應用范圍
無源過電壓繼電器用于判別線路和電力設備的過電壓，用作過電壓保護。
無源低電壓繼電器用于判別線路和電力設備的電壓過低，用作失電保護或與電流繼電器配合構成低電壓閉鎖過電流保護。

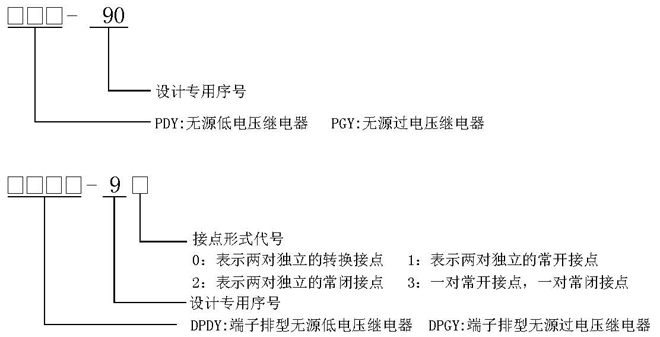

2 型號定義
3 工作原理及主要性能
3.工作原理
交流電壓經交流變換器變換成本繼電器所需要的交流電壓；再經50HZ帶通濾去50HZ以外的諧波；然后通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ再送入電平檢測器與比較電壓UB進行比較；然后驅動繼電器J出口動作。
以AK11結構無源繼電器為例：
對于PGY-90型無源過電壓繼電器，在正常運行情況下UZ＜UB ，繼電器J不動作，動作指示燈熄滅，動合觸點1-3、7-19斷開，動斷觸點3-17、5-7閉合；在故障情況下UZ≥UB，繼電器J動作，動作指示燈亮，動合觸點1-3、7-19閉合，動斷觸點3-17、5-7斷開。
對于PDY-90型無源低電壓繼電器，在正常運行情況下UZ＞UB ，繼電器J動作，動作指示燈亮，動合觸點1-3、7-19閉合，動斷觸點3-17、5-7斷開；在故障情況下UZ≤UB，繼電器J不動作，動作指示燈熄滅，動合觸點1-3、7-19斷開，動斷觸點3-17、5-7閉合。
3.2 主要性能
3.2.1 本繼電器主要由集成電路構成。性能穩定、可靠性高、動作值精度高、離散值小、整定范圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗干擾和絕緣水平高等優點。
3.2.2 保護整定值采用繼電器面板上的撥輪開關整定，整定直觀、方便，調試簡單、方便，在現場無需調節。
3.2.3 繼電器有動作指示燈指示
3.2.4 產品安裝結構方式有嵌入式板后接線和凸出式板前接線以及標準35mm導軌式端子排接線，便于現場安裝，通用性強。
4 技術條件
4.1 環境基準條件
環境溫度：20±2℃
相對濕度：45%～75%
大氣壓力：86～106Kpa
4.2 正常使用條件
環境溫度：-10℃～+50℃
環境相對濕度：不大于90%
大氣壓力：80～110KPa
儲存和運輸過程中極限溫度：-25℃～+70℃
使用地點的海拔高度：不大于2500米
使用環境的周圍介質無爆炸危險；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許極限值以下。
可靠的供電電源。
4.3 特性參數
4.3.1 額定參數如下表：
4.3.2 額定交流電壓：100V；；220V；
額定頻率：50HZ
4.4 最大功耗： 100V下不大于1VA
4.5 觸點最大容量：
切斷負載能力：直流250V以下，τ=5ms，感性負載50W，阻性負載150W；
交流250V以下，負載1200VA；
允許長期接通電流：5A。
4.6 交流回路過載能力：
交流電壓回路：1.2倍額定電壓下可連續工作
4.7 絕緣電阻：用開路電壓500V兆歐表測量繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間絕緣電阻應不小于10MΩ。
4.8 絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，
歷時一分鐘無擊穿。
4.9 抗干擾性能：符合國家GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準。
4.10 電氣壽命：在DC250V回路，切斷電流τ=5ms，50W時,104次以上。
4.11 機械壽命：觸點在空載狀態下為300萬次。
5 結構型式(詳見繼電器結構尺寸圖；接點是電壓為零時的狀態)
5.1 嵌入式板后接線結構AK11、AP11 和凸出式板前接線AQ11背視接線圖（以公司產品樣本為準）
5.2 JK-1/8結構背視接線圖（以公司產品樣本為準）
5.3 DZ-1結構端子排型端子接線圖（以公司產品樣本為準）
6 使用
6.1 在繼電器通電前應確認接入繼電器的電壓等級、電流值是否與實際參數相符，否則可能會損壞繼電器；檢查繼電器在運輸和儲藏過程中是否損壞，繼電器螺絲緊固件應無松動；如遇有損壞部件，請聯系我們給您更換。
6.2 按繼電器面板上的公式用撥輪開關進行整定。
整定范圍為25～124V時， 電壓繼電器整定公式：U= [10□+□]+25V
整定范圍為40～238V時， 電壓繼電器整定公式：U= 2[10□+□]+40V
7 訂貨須知
訂貨時請寫明繼電器型號、規格、數量、交流額定電壓、整定范圍、結構形式和其它要求。
